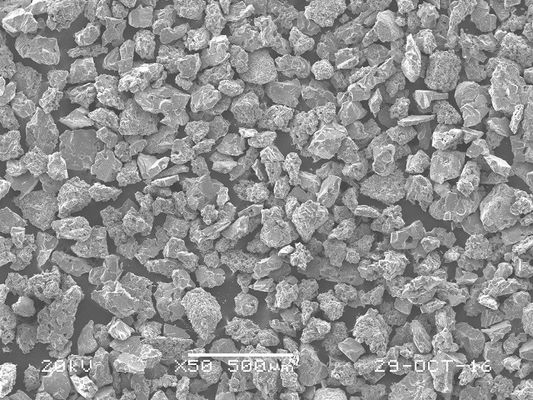

La Carte de travail-Co a cimenté la poudre de carbure

Les additifs de carbure cimenté, le carbure en métal, inhibiteur de particules dans la Carte de travail-Co ont cimenté le carbure, solution solide de carbure de composé

Afin de commander effectivement le processus d'agglomération des grains de carte de travail grandissez, obtiennent de haute résistance et la dureté élevée du carbure cimenté ultrafine, utilisant la microscopie électronique de balayage (les PSEM), machine de tension et mètre de dureté de Rockwell pour étudier la fraction de masse différente et le rapport de VC/Cr3C2 et de température d'agglomération sur la carte de travail ultra-fine Co d'inhibiteurs de croissance des grains de carte de travail a cimenté le carbure dans la microstructure et des propriétés mécaniques de l'impact, combinées avec les résultats d'essai du carbure cimenté ultrafine sont analysées dans le mécanisme d'inhibiteur de croissance des grains VC/Cr3C2. Les résultats prouvent que, ajoutant la quantité appropriée d'inhibiteur de croissance des grains VC/Cr3C2 dans la distribution ultra fine de grosseur du grain de carte de travail de carbures cimentés, il n'y a aucun défaut groupWeaving évident, alliage a une microstructure d'amende et d'uniforme et d'excellentes propriétés mécaniques. Quand l'inhibiteur 0,5% (fraction de masse) de croissance des grains de 0,2% VC/Cr3C2, 1450 préparation d'agglomération de ℃ de la carte de travail ultrafine - résistance à la flexion de carbure de 12 Co de MPA 3710, dureté (HRA) mécanisme 91,5 VC/Cr3C2 pour des inhibiteurs de croissance des grains : La réaction VC principale à la carte de travail produisent de la solution solide (W, V) C a recueilli dans l'interface de WC/Co, peut réduire l'interface de WC/Co, la solution Cr3C2 solide principale pendant la phase de reliure, mènent à la solubilité de carte de travail dans le phaseLow obligatoire. L'action combinée des deux ralentit la dissolution et le processus de précipitation de la carte de travail pendant la phase de collage, de ce fait empêchant la croissance des grains de carte de travail dans le processus d'agglomération.

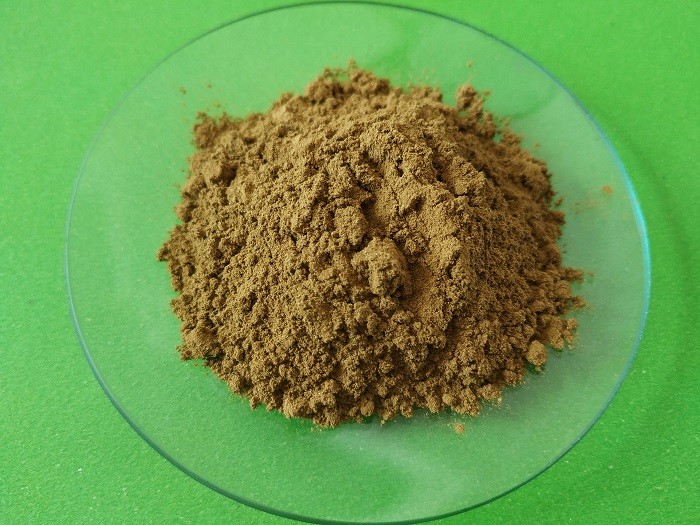

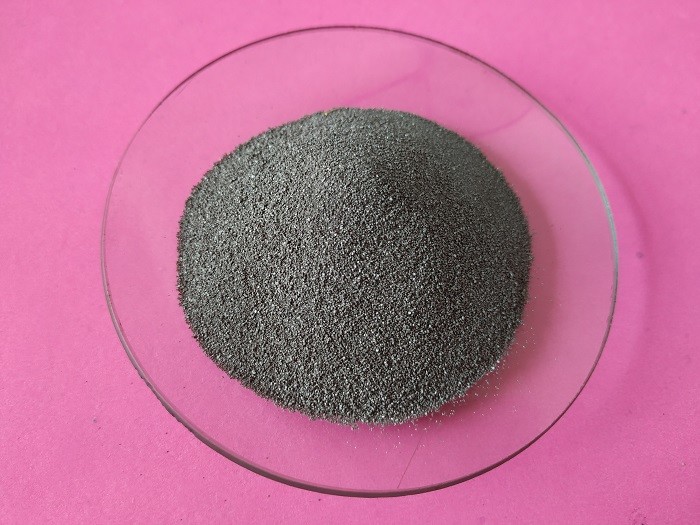

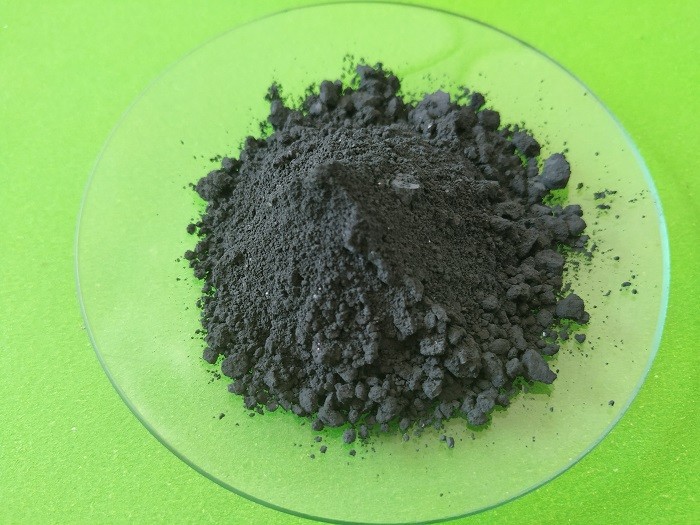

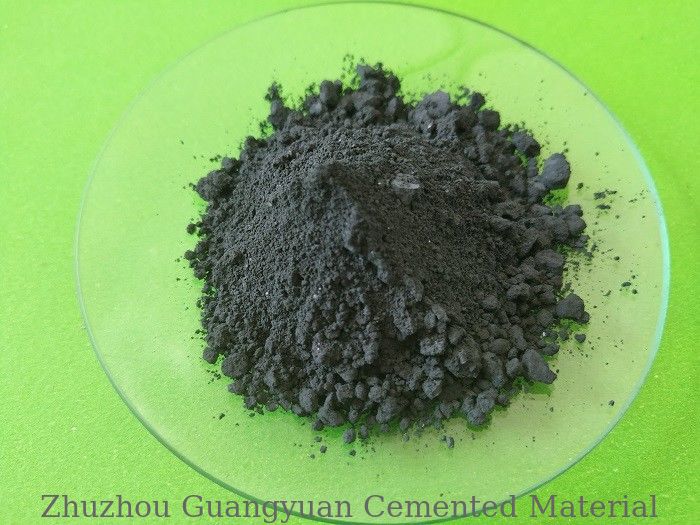

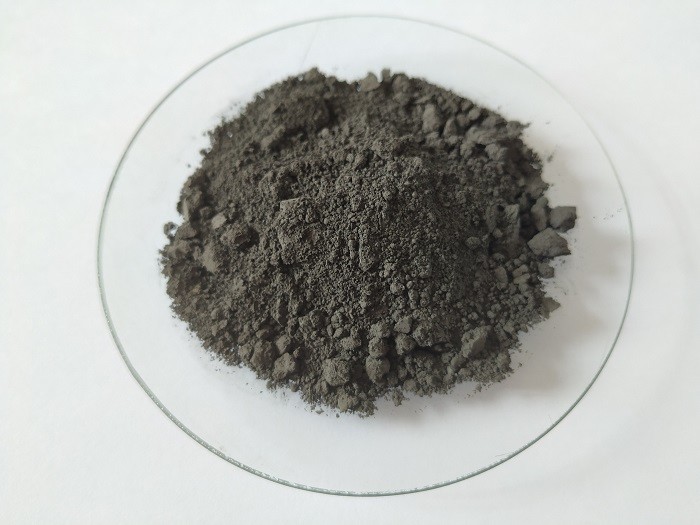

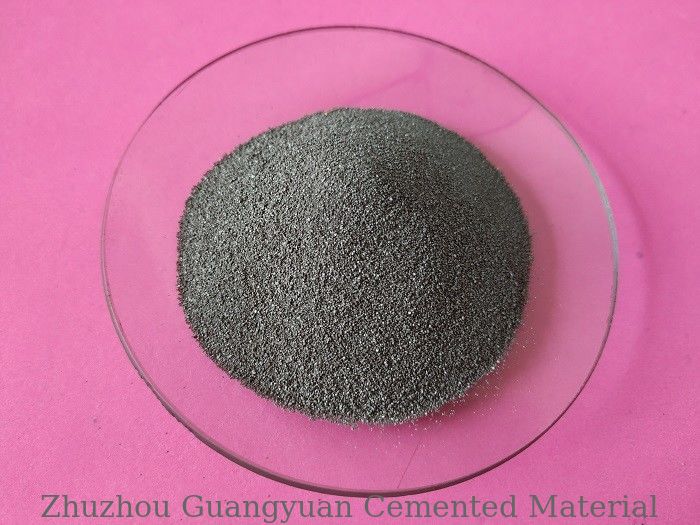

Nous avons le genre différent de carbures en métal, incluons la poudre de carbure de tantale (TaC), la poudre de carbure de niobium (NBC), poudre titanique de carbure (tic), la poudre de carbure de chrome (Cr3C2), poudre de carbure de vanadium (VC), poudre de carbure de molybdène (MoC), et le solutionc solide de carbure de composé, incluent la poudre de solution solide de carbure de Tantale-niobium (Ta+Nb Carbure), Poudre de solution solide de carbure de Tungstène-Titane-tantale avec du chrome (W+Ti+Ta Carbure + Cr), Poudre de solution solide de carbure de Tungstène-Titane-tantale (niobium) (Carbure + Cr de W+Ti+Ta/Nb), Poudre de solution solide de carbure de Tungstène-titane (carbure de W+Ti).

1. poudre de carbure de tantale



Catégorie		(TaNb) C 80:20	(TaNb) C 60:40	(TaNb) C 90:10	(TaNb) C 70:30
Contenu principal %	Merci	71±1.5	56±1.3	84.4±1.5	65.6±1.5
	NOTA:	20.6±1.0	35±1.3	8.85±1.0	26.6±1.2
	T.C.	7.2±0.5	8.1±0.5	6.75±0.5	7.8±0.5
	F.C.	<0.15	<0.15	<0.15	<0.15
% du contenu d'impureté max	Co	0,15	0,15	0,15	0,15
	SI	0,02	0,02	0,01	0,01
	Fe	0,15	0,15	0,15	0,15
	Ca	0,01	0,01	0,01	0,01
	Al	0,015	0,015	0,015	0,015
	N	0,20	0,20	0,20	0,20
	S	0,03	0,03	0,03	0,03
	O	0,25	0,25	0,25	0,25
	Ti	0,05	0,05	0,05	0,05
Taille de Fsss (um)		2.50±1.50	2.50±1.50	2.50±1.50	2.50±1.50









4. Poudre de solution solide de carbure de Tungstène-Titane-tantale avec du chrome.



Catégorie		YH1CK	YH2CK	YH3CK
Canalisation contenu %	Ti	19.6±0.5	22.6±0.5	25.1±0.5
	Merci	35.5±0.5	27.0±0.5	20.0±0.5
	T.C.	9.6±0.2	10.2±0.2	10.6±0.2
	F.C.	<0.40	<0.40	<0.40
	Cr	0.14-0.22	0.16-0.26	0.14-0.25
	W	équilibre	équilibre	équilibre
Impureté % Max	Fe	0,10	0,10	0,10
	Na	0,005	0,005	0,005
	K	0,005	0,005	0,005
	S	0,03	0,03	0,03
	O	0,30	0,30	0,30
	N	0,25	0,25	0,25
Taille de Fsss (um)		≤1.0	≤1.0	≤1.0











poudre de solution solide du carbure 5.Tungsten-Titanium-Tantalum (niobium).



Catégorie		4K29	4K34	4K11	4K10	YS30	4K12
Canalisation contenu %	Ti	29.4±0.5	35.0±0.5	10.4±0.5	32.0±0.5	26.5±0.5	12.0±0.5
	W	36.0±1.0	--	63.0±1.5	45.5±1.5	équilibre	équilibre
	T.C.	11.2±0.2	12.0±0.2	7.8±0.3	12.1±0.3	10.8±0.2	7.8±0.4
	F.C.	<0.30	<0.20	<0.60	--	<0.30	<0.60
	Merci	22.4-23.4	52.5-53.5	17.6-18.6	<0.30	30.7-31.7	24.0-26.0
	NOTA:	--	--	--	10.0±0.5	--	--
Impureté % Max	Fe	0,10	0,10	0,10	0,10	0,10	0,15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,30	0,30	0,30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Taille de Fsss (um)		2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0











6. Poudre de solution solide de carbure de Tungstène-titane



Catégorie		4K32	4K40	4K24	4K64
Produit chimique principal composition %	Ti	32±0.5	39.5±1.5	24.0±0.5	63.5±1.5
	W	56.0±1.0	47.0±1.5	65.0±1.5	19.5±1.5
	T.C.	11.2±0.2	12.4±0.3	10.2±0.5	16.5±0.5
	F.C.	<0.2	<0.5	<0.4	<0.60
Contenu d'impureté % de MAX	Fe	0,10	0,10	0,10	0,1
	MOIS	0,10	0,10	0,10	0,10
	SI	0,005	0,005	0,005	0,005
	Co	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	O	0,30	0,30	0,30	0,50
	N	0,50	0,50	0,50	0,50
Composition en phase		Monophasé	Monophasé	Monophasé	Monophasé
Taille de Fsss (um)		2.5±1.0	2.5±1.0	2.5±1.0	2.5±1.0







7. Poudre de carbure de vanadium



Catégorie		FVC-1	FVC-2	FVC-3	VC-C-4
Contenu d'impureté % de MAX	T.C.	>16.8	>16.8	>16.8	>16.8
	F.C.	<1.0	<1.0	<1.0	<0.80
	O	<1.20	<0.50	<0.30	<0.30
	N	0,30	0,40	0,40	0,40
	Fe	0,15	0,15	0,15	0,40
	Ca	0,05	0,05	0,05	0,05
	Al	0,02	0,02	0,02	0,02
	SI	0,05	0,05	0,05	0,20
	Na	0,01	0,01	0,01	0,01
Taille de Fsss (um)		1.0±0.20	1.5±0.5	3.0±1.0	--

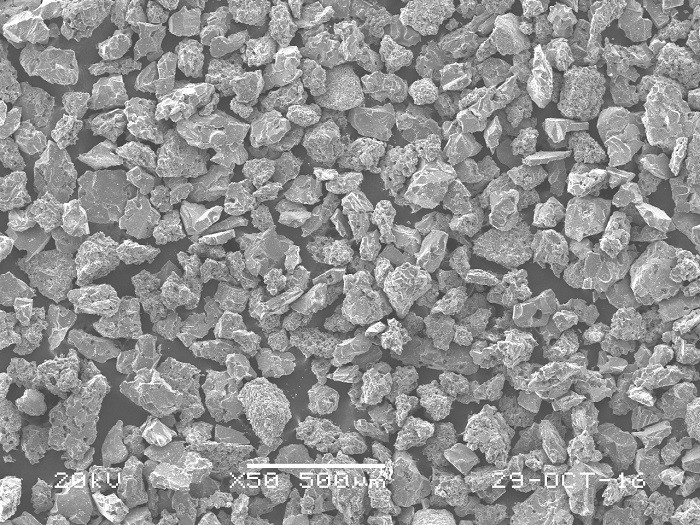

Taille de tamis de VC-C-4 (maille)		-60/+325, - 100/+200, -200/+325, -325 (peut être négocié)

8. poudre titanique de nitrure de carbure

9. poudre titanique de nitrure

10. poudre de carbure de chrome

11. poudre titanique de carbure

12. Poudre de carbure de molybdène
